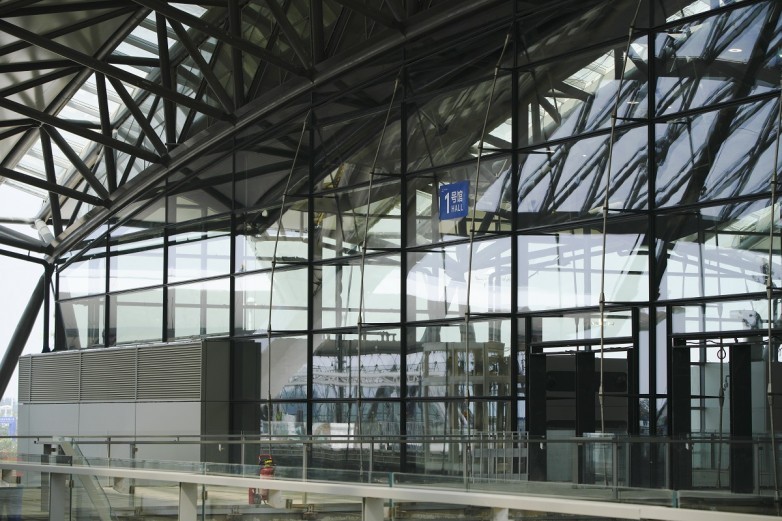

在建筑的世界里，安全与美感就像一对“欢喜冤家”，总难两全。要坚固，就得“钢筋铁骨”，可这样一来，视野和通透感将大打折扣。为此，中原高铁港数字展贸城项目成功应用了一项创新幕墙技术——鱼腹式自平衡幕墙系统。该系统通过精密的结构力学设计，将316不锈钢拉杆网络与铰接节点完美结合，实现了结构安全与视觉通透的绝佳平衡。

　　揭秘“鱼腹”：不是鱼，胜似鱼的力学之美

　　“鱼腹式”，顾名思义，它的结构就像鱼肚子一样，中间饱满，两端收窄，形成一道优美而坚固的弧形。这可不是为了好看，而是深藏玄机的力学智慧！

　　该系统主要由活动铰支座、精致钢立柱与横梁、不锈钢拉杆、全锥形张紧器、水平撑杆及大面玻璃等部件组成。其主结构采用截面规格为250×130×16mm的精致钢立柱和250×130×8mm的精致钢横梁，通过38mm精致钢构件与50mm插销在铰支座处相连，形成稳固而灵活的“建筑关节”，共同构成鱼腹形态的黄金比例网格。在此基础上，引入直径50mm的316不锈钢拉杆矩阵，配合全锥形张紧器构成动态应力传递网络，并通过20mm厚水平撑杆建立三维稳定体系，成为整个幕墙的“神经网络”，它们互相牵制，彼此平衡，共同撑起一片“无柱”天空。最后，幕墙面层采用双夹胶中空Low-E玻璃，单块尺寸达6146mm×1896mm，重近一吨，不仅保障了安全性，还带来超赞的采光和视野，让展厅内空间明亮又通透。

　　四部“神操作”：高空“绣花”般的精准施工

　　建造这样一个“空中奇迹”，施工过程更是步步惊心，堪比空中“绣花”。

　　第一步：打好“地基”。采用“预埋短柱一体化”工艺，将铰支座埋板与地下室顶板通过混凝土短柱牢固连接，形成一个坚不可摧的整体受力体系。

　　第二步：搭建“骨架”。25吨汽车吊依次将竖向钢立柱和横向钢横梁吊装，工人们像搭积木一样，用螺栓和销轴将它们精准连接，特别是那个“即插即用”的销轴连接，让安装过程既高效又精准。

　　第三步：编织“肌肉”。工人们采用独创的“三段式张拉法”：自下而上，像编织一张巨大的渔网，逐级安装拉杆部件。他们严格控制每根拉杆的间距，误差不能超过5毫米！最后，四套液压油缸同步施力，用专用扳手拧紧拉杆，确保预紧力不低于138KPa，让整个“肌肉网络”充满力量。

　　第四步：披上“外衣”。运用25吨吊车与5吨吸盘车协同作业，在26米高空上演“人机配合”精准安装大片。每块玻璃被稳稳吸起，毫米不差地安装到位，定位误差不超过3毫米！

　　能“呼吸”会“思考”的未来幕墙

　　这套“鱼腹式”自平衡幕墙系统，不仅颜值爆表，更是实力超群。它在铰支座处预留3公分的变形余量，赋予幕墙强大的应力化解性能。当地震或是台风等自然灾害来临时，它就像太极高手一样，巧妙地化解和吸收巨大的冲击力，守护建筑安全。而其无立柱设计营造出270度全景视野和高达85%的透光率，极其适合展馆类建筑对空间开放感和光线通透性的要求。更酷的是，项目团队将通过模块化设计，让它像乐高一样拆装和重构，再通过BIM运维系统实现实时监测拉杆应力，构建一个会“思考”、更智慧、更安全的幕墙防护体系。

　　从一根拉杆的精密张拉，到一整面幕墙的动态平衡，中原高铁港数字展贸城项目的这片融合现代力学设计、精密制造与智能建造技术的“鱼腹”，不仅撑起了一片无柱的通透天空，更撑起了中国建筑技术创新的骄傲与自信。（张玮琦 王晓芸）
